Комплекты РТИ для БМ-302Б

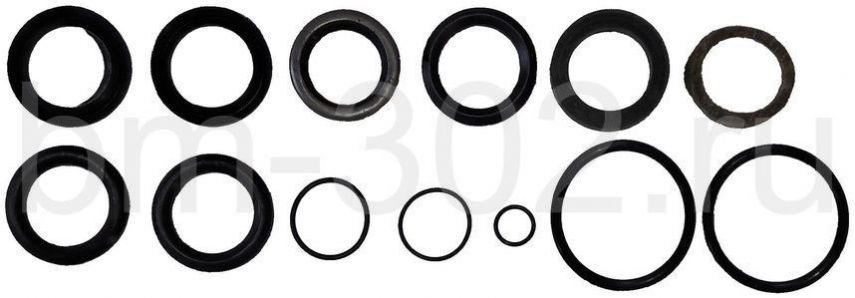

Комплекты резинотехнических изделий (РТИ) для БМ-302 - это комплекты сменных уплотнений (кольца, манжеты, сальники и т.п.) для ремонта буровой штанги, гидроцилиндров, вращателя.

Позиция

Обозначение или НТД

Наименование

Кол-во

Место установки

1

БМ-302Б.09.50.200

Сальник в сборе

1

БМ-302Б.09.50.300 Фланец карданного вала

2

БКГМ-030-00-16

Кольцо уплотнительное

1

БМ-302Б.09.50.016 Крышка верхняя

3

БМ-302Б.09.40.005А

Кольцо уплотнительное

1

БМ-302Б.09.50.300 Фланец карданного вала

4

ГОСТ 18829-73

Кольцо 074-080-36-2-2

1

БМ-302Б.09.50.004А Муфта

5

ГОСТ 18829-73

Кольцо 350-360-58-2-3

1

БМ-302Б.09.50.002

Крышка

6

ГОСТ 8752-79/ОСТ 38 05146-78

Манжета 1.2-160х190-4

3

66-03.01.005Г Фланец

БМ-302Б.09.50.003

Крышка верхняя

Комплект РТИ на штангу бурильную БКМ-311.05.09.000

Комплект РТИ на вращатель БМ-302Б.09.50.000

Позиция

Обозначение или НТД

Наименование

Кол-во

Место установки

1

БКГМ-023

Сальник гайки штанги

1

БКМ-311.05 09.106 Шток

2

БКГМ-020-00-18

Кольцо уплотнительное

1

БКМ-311.05 09.106 Шток

3

ГОСТ 18329-73

Кольцо 019-023-25-2-3

1

БКМ-311.05 09.106 Шток

4

ГОСТ 18829-73

Кольцо 037-041-25-2-3

2

БКМ-311.05 09.106 Шток

5

ГОСТ 18829-73

Кольцо 070-080-58-2-2

2

66-03.09.001 Корпус сальника

6

ГОСТ 22704-77

Кольцо КН 45x65-2

1

БКГМ-020-00-10 Втулка гайки

7

ГОСТ 22704-77

Кольцо КО 45x65-2

1

БКГМ-020-00-10 Втулка гайки

8

ГОСТ 22704-77

Манжета М45х65-2

4

БКГМ-020-00-10 Втулка гайки

Комплект РТИ на гидроцилиндр БМ-305А.04.03.000

Позиция

Обозначение или НТД

Наименование

Кол-во

Место установки

1

БМ-204.04.09.003А

Грязесъемник

1

БМ-305.04.03.100А Цилиндр

2

БМ-305.04.03.008

Сальник

1

БМ-305.04.03.100А Цилиндр

3

ГОСТ 18829-73

Кольцо 040-048-46-2-3

1

БМ-305.04.03.007А Втулка

4

ГОСТ 18829-73

Кольцо 070-080-58-2-2

1

БМ-305.04.03.100А Цилиндр

5

ГОСТ 18829-73

Кольцо 090-100-58-2-3

1

БМ-305.04.03.007А Втулка

6

ГОСТ 14896-84

Манжета 3-90x70-6

1

БМ-305.04.03.007А Втулка

7

ГОСТ 14896-84

Манжета 3-100x80-6

2

БМ-305А.04.03.002 Поршень
